青島英特軟件有限公司

王在生

(青島英特軟件有限公司?? 郵編266071)

?

摘要：本文介紹了建筑信息模型BIM（building information modeling）的概念和國內外的研究狀況；根據國內工程量計算的現狀，分析了圖形算量的利弊；作者長期以來為解決廣大預算員徹底擺脫手算和規范工程量計算的問題，對統籌法算量的電算化進行了研究，現已基本上形成一套較為完整的理論和方法，本文將其命名為“統籌e算”介紹給讀者，并通過實例將“統籌e算”和Excel電子表格進行了對比，最后對“統籌e算”的使用效果進行了介紹和評價。

關鍵詞：統籌e算；建筑信息模型BIM；圖算；規范數據采集；序號變量技術；圖表輔助計算；做法清單/定額；規范定額換算。

?

上世紀70年代，國內造價界發生了兩件大事，一是推廣統籌法計算工程量；二是應用電子計算機算量。兩者結合在一起經過了30多年的發展，現稱為“統籌e算”，將是國內算量的發展趨勢。

一、夢想即將成真

開始人們就夢想：“將圖紙輸入計算機，就能輸出預算”。30多年來人們一直在努力，沿著“山不過來我過去”的思路來改進工程量計算方法。1989年建設部在天津組織了全國造價軟件的評比，北京和吉林的圖算軟件均獲得一等獎，開創了圖算工程量的先河，接下來神機妙算、廣聯達、魯班、斯維爾、PKPM等圖算軟件相繼問世。

但人們不滿足這種“山不過來我過去”的解決辦法，總希望能給大山安上輪子或插上翅膀，能實現一呼即來的夢想。也就是說從根上解決，從設計圖紙上就能解決工程量的問題。可喜的是，這一問題早已開始研究，設計院幾乎全部實現CAD軟件畫圖，而且正實現從二維向三維轉化。目前CAD平臺研制者(歐特克)全球最大的研發中心——歐特克中國研究院（ACRD）就設在上海，在中國擁有員工1600余人，其中包括歐特克中國研究院的1500名從事創新研發的技術人員。

歐特克（Autodesk）正在研制的建筑信息模型BIM系統主要包括三個方面：

1、建筑可視化—建筑室內外人機互動漫游

自動生成平、立、剖以提高效率，關聯修改以提升質量。

2、建筑、結構、水、電、暖三維協同設計

設計與施工更有效的溝通，它的沖突檢查工具可避免設計錯誤導致的施工延誤。

3、建筑概預算

選擇條件(時間段、面積范圍)統計工程量，與當地定額結合自動計算出精確的建筑造價。

2009年7月中國工程建設行業最大軟件產業聯合體誕生，共同為中國工程建設行業用戶提供面向建筑全生命周期(BLM)的信息化整體解決方案。

緊接著國內的中國協同設計軟件聯盟在京正式發起，工程設計行業在建筑、結構、給排水、暖通、電氣各專業之間的設計軟件將實現無縫連接、協同作業，使工程設計行業的信息化工作從提升單兵工作效率時代邁向了提升團隊整體效率的時代。

三十多年的夢想即將成真。

二、國內算量現狀

圖算具有一快二難三不便的特點。

一快是指圖算具有直觀、快速的特點，能給操作者帶來成就感。掌握圖算技術是造價人員必須具備的基本功。

二難是指圖算的準確性由軟件和操作者來控制，存在算準難、對量難的問題。下面是發表在《數字造價》第50期P26《圖形算量軟件審查工程量的體會》一文中的例子：

工程量計算對比表

定額名稱	單位	乙方量	甲方量	量差	誤差率
毛石墊層M7.5	m3	635.82	593.80	-42.02	6.6%
砼墊層C15	m3	42.12	39.59	-2.53	6%
砼溶液池及泵池壁C30	m3	232.19	223.76	-8.43	3.6%
砼地坪C15	m3	140.38	80.04	-60.34	43%
螺紋鋼筋	t	18.14	19.871	1.731	9.5%

分析雙方圖算工程量差別的原因：

1) 軸網建立—乙方下開間尺寸多計算了250

2) 構件繪制—溶液池和泵池分體布置重疊部分未扣減

3) 屬性定義—乙方將鋼筋14mm 輸成 12mm

4) 套用做法—做法變更取消了砂漿粉面，乙方仍按原設計做法算量

以上文章的編者按語：“在日常工作中大量的時間都是在對量過程中度過的”。

此例說明讓雙方都用一個軟件對量容易的說法是片面的，要錯大家都錯的理由是缺點而不是優點。

三不便是指圖算不保存修改稿，不便存檔、不便公布計算式、不便交流。紙面文檔的法律效力是電子文檔不可替代的，圖算不能完全代替表算(包括手算和電子表格計算)，圖算的應用比例在整個社會的算量工作中不會超過10%（掌握圖算的人占20%，應用圖算的時間為50%）。在不久的將來，隨著BIM的實現，設計院的電子圖紙可以出工程量，讓預算員重復建軸網、畫構件的可能越來越少，圖算軟件終將完成它的歷史使命，它的主要功能會同設計軟件融為一體，故將無單獨存在的必要。

國內算量的現狀是預算員90%的時間在用手算、Excel表或其他表算來算量；工程量的計算方法和格式極不統一，更談不上規范；一些大的軟件公司只推出圖算，對開發表算軟件毫無興趣甚至認為低級。他們提出的口號是整體解決方案而不是全面解決方案，沒有重視目前仍用手算和Excel表算的人如何徹底擺脫手算和規范工程量計算的需求。

三、統籌e算的基本要點

利用統籌法原理，應用電算表格來完成工程計量和計價工作，簡稱“統籌e算”。

傳統的統籌法算量，基數只包括4組數據，即外墻長、外墻中、內墻凈長和外圍面積S，簡稱三線一面。但僅有這4組數據，不能表示出它們之間的關系，無法閉合。為此，增加了凈面積R和墻身面積Q，這樣就可利用公式S-R-Q≈0來驗證其基數的正確性。因此將傳統統籌法算量的基數定義擴展為三線三面和整個工程重復利用的數據，同時增加了必須對基數校核的要求。

統籌法算量已推廣了30多年，基本上沒有發展。如大學教材中對統籌法算量的介紹仍然是“統籌程序、合理安排、利用基數、連續計算、一次算出、多次應用、結合實際、靈活機動”32個字的基本要點。

本文提出的“統籌e算”，其基本要點擴充為以下8條，64個字：????????

1）統籌計算、清正簡約

統籌安排計算流程，所有計算過程均在計算書中以簡約方式清晰的展現出來，便于核對和公開工程量計算式。

2）規范數據、校核基數

基數由三線一面擴展為三線三面，形成一閉合體系，且必須進行校核，利用校核后的基數，一次算出，多次應用。

規范數據采集方法，便于交流。我們擬定了10條數據采集原則，通過教學實踐證明，可以做到使每人所錄入的數據順序一致而不必在圖紙上做任何記號，這樣就可以做到基數計算式的統一。此方法將為制定國家統一的工程量計算規范打下基礎。

3）數據算式、均可調用

應用序號變量技術，使計算書中所有計算結果和計算式，均可以二維變量的形式調用。??

所謂“序號變量技術”就是利用序號作為變量名。以前只應用在費用文件中，可以不定義變量名，如第1行是直接費(ZJF)，第2行是間接費(JJF)，第5行合計是它們之和，在其計算公式中直接寫1+2即可，不必寫ZJF+JJF；當插入一行，間接費成了第3行時，則計算公式中的1+2自動改為1+3。

目前在工程量計算書中，引入了二維序號變量概念，用m表示各行的序號，用n表示某項清單或定額內工程量計算式的序號；以D打頭加序號m的變量Dm表示第m項清單或定額的工程量或全部計算式；以H打頭加序號n的變量Hn表示第n項中間結果或計算式。例如，第1行是挖普通土項目，第2-4行是該項的計算式，第5行是挖堅土項目，計算回填土所需的總挖土量可以用D1+D5來表示，若調用挖普通土的第1行計算式時可用D1.1來表示。

4）重復內容、調用模板

可調用整個工程數據、做法清單/定額模板、清單/定額工程量或計算式以及建筑做法掛接定額模板等，能自動積累以上模板，供交流和新工程調用，可減少預算員的重復勞動，確保工程量清單的完整性。

做法清單/定額表的采用在國內是一個創新，一經推出即得到業內人士的贊同。此表可在熟悉圖紙過程中形成，也可模仿國外常用的拉抽屜做法，利用類似工程的模板進行增刪，以保證項目的完整性（不漏項）。

5）重復數據、不必錄入

定額量與清單量相同或輔助計算表中與上行同列數據相同的數據均自動帶出，以盡量節省原始數據的錄入。

6）圖表結合、輔助計算

輔助計算表均配有圖形，可選擇填表錄入數據或按圖示位置錄入后導入表中，通過錄入原始數據，自動計算工程量，并列出計算式轉入工程量計算書中。

輔助計算表的設計源自電算初期，當時按5個分部分別設計了34個表（有重復表格），現發展歸納為12個表。如現在的室內裝修表中，只需輸入房間長、寬、高、扣墻和增垛長度以及洞口變量即可輸出該房間的長度、平面面積、墻面積和腳手架4項工程量計算式，如果導入定額項目則可套出12項定額的工程量。

7）資源共享、實時查詢

原版清單計價規范、定額數據、計算規則、定額說明、綜合解釋、補充定額均及時更新，不斷充實，以便供用戶實時查詢。

8）鋼筋套價、無縫連接

現階段可直接導入鋼筋軟件的計算結果；采用規范定額換算，可基本替代套價軟件的前處理，導入套價軟件自動完成計價工作。將來要把算量、鋼筋計算和套價整合為一套系統，實現廣義的“統籌e算”。

規范定額換算是項很必要的工作。統籌e算把定額換算分為標號換算、倍數換算、常用換算（例如商品混凝土、竹膠板模板等）、一般換算和臨時換算五種。前三種換算很容易解決，但各個軟件公司的處理方法不同，造成數據交流的不便；一般換算是定額的擴充，最好是視同定額一樣由定額管理部門來解決，否則會因理解不一致而造成混亂。

四、統籌e算與Excel表對比

下面摘自筑龍網一位網友2009年6月5日的帖子“適合新手的土建工程量計算示例”中建筑面積計算部分：

此例用統籌e算的方法計算如下（發表在2009年7月17日第10樓）：

本表采用規范的數據錄入，按先數字軸后字母軸和大扣小的原則，可以不列軸號、不在圖紙上做標志即可使所有人列式順序統一；第7行中的H5和H6體現了調用功能，分別表示第5、6行的計算結果，可使計算式不致過長；第9行體現了匯總功能；基數名JM是建筑面積的變量，可在工程中調用。

下面摘自某網站帖子“手工算量之美，給大家推薦一份用福萊套價軟件寫的純算量工程”中的部分實例內容：

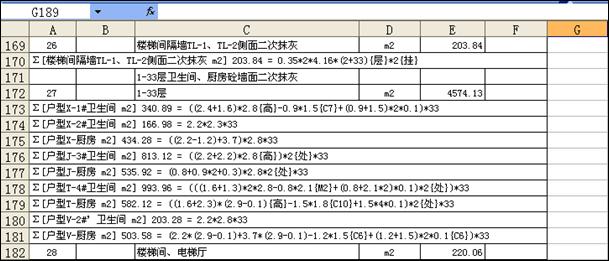

對同一例子用統籌e算的方法輸出結果如下：

根據以上實例，做了如下對比：

統籌e算表 ???VS? ??Excel表

1	格式統一	格式不統一
2	按大扣小、先數軸后字母軸順序錄入計算式，不必列軸號	計算式無規律 計算式中帶軸號
3	計算式可分行	計算式太長
4	無重復	重復內容多
5	有調用功能	無調用功能
6	有匯總功能	無匯總功能
7	與清單和定額結合	不與清單和定額結合
8	與套價軟件無縫連接	與套價軟件連接不便

五、統籌e算的效果

1）提高效率

統籌e算采用一勞永逸的指導思想，一次算出、多次應用，將重復的工作制成標準(模板)，它將抄抄算算的工作交電腦完成，而讓預算員僅干創造性的工作，一般可提高效率數倍。

例如：1993年6月青島市建筑設計院李寶泉應用表格算量，在一個月內完成了水清溝三小區18座樓的施工圖預算工作，一般情況下用其他方法則需要三個月時間。

2）提高質量

統籌e算重視基數的校核，保證了基數的準確，而且采用變量的方式調用，一改皆改，避免了前后數據不一致的現象；清單、定額均可調用模板，可保證清單項目的完整。

便于公開工程量計算式，能接受大家的監督，不斷提高自己的算量水平，從而不斷提高工程量計算的質量。

3）降低成本

從本身角度來說，由于采用了統籌安排、清正簡約的設計原理，所有計算式均在工程量計算書中以簡約方式清晰的展現出來，它比圖算不完整的計算式要節省2/3的篇幅；比Excel表的計算式要節省1/2的篇幅。

從社會角度來說，由于公開了工程量計算式，便可以打破工程量的信息孤島，實現從設計階段、交易階段、施工階段一直到竣工階段全過程工程量計算式的信息共享，避免各個部門都做按照同一圖紙計算工程量的重復勞動，可節省大量的社會資源和成本。

六、結束語

表算是基礎、圖算是必要的校核手段，兩算結合才能保證算量的公開和正確。

中國建筑工業出版社已先后出版了《建筑及裝飾工程算量計價綜合案例》和《工程量清單招標控制價實例教程》，均給出了統籌e算的完整案例，建議盡快列入大學課程。統籌e算的研究和推廣應受到重視，是預算員徹底擺脫手算的首選方法，它是國內算量的發展趨勢。

?

參考文獻：

[1] 王在生.微電腦用于編制預算.北京：中國建筑工業出版社，1990.

[2] 邢莉燕，陳起俊.工程估價.北京：中國電力出版社，2008.

[3] 王在生，王傳勤.建筑及裝飾工程算量計價綜合案例.北京：中國建筑工業出版社，2008.

[4] 王在生，工程量清單招標控制價實例教程.北京：中國建筑工業出版社，2009.

?

作者簡介：

王在生，1939年10月生，高級工程師，上海同濟大學工學學士，青島英特軟件有限公司董事長。主要從事預算軟件開發以及應用，所開發的軟件多次獲建設部和全國性的獎勵。編著《微電腦用于編制預算》、主編《建筑及裝飾工程算量計價綜合案例》、《工程量清單招標控制價實例教程》等，均由中國建筑工業出版社出版。

電子郵箱：wzs@ystb.com

?

2009-10-22
